Transfert

Le transfert est parfois nécessaire pour modifier la géométrie du volume occupé par la poudre suite au remplissage. Cette phase consiste généralement à obtenir une géométrie homothétique à la forme finale de la pièce. Ceci évite, dans certains cas, la rupture systématique de la pièce au cours de la compression. La modification de forme effectuée à volume constant est illustrée par la figure 1.4.4.

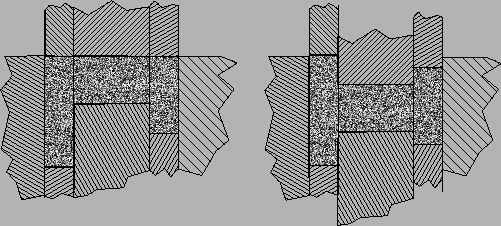

Figure 1.4.4: La figure de gauche représente la poudre dans la matrice à la fin du remplissage et la figure de droite représente la poudre à la fin de la phase de transfert

Par un jeu de frottements et de réarrangements aux interfaces des différentes colonnes de poudre ainsi constituées (3 colonnes pour l'exemple proposé), il peut apparaître une légère densification dans certaines zones et des évidements sans poudre dans d'autres zones. Ce phénomène est dû au cisaillement qui intervient dans la poudre lors des déplacements imposés par les outils. Plus globalement, cette phase de transfert contribue aussi à l'inhomogénéité de la distribution de densité avant compression.
