Présentation des pièces

Le cycle industriel de mise en forme n'intègre pas de phase de transfert. La forme prise par le volume de poudre suite au remplissage est homothétique à la géométrie finale. La géométrie commune à toutes les pièces (voir figure (6.3.1))

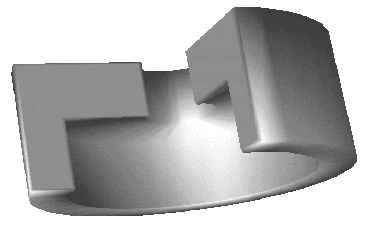

Figure 6.3.1: Forme générique des pièces réalisées sur presse instrumentée de la société Federal Mogul

a été réalisée avec les différentes cinématiques de compression déjà exposées dans le paragraphe 1.5 page . Ces cinématiques ont donné lieu à des répartitions de densités finales au sein des pièces après éjection et des évolutions d'efforts variées. Certaines cinématiques ont fait apparaître des fissures à l'issue de l'éjection ou de fortes hétérogénéités de densité au sein de la pièce à vert. Les répartitions de densité expérimentales ont été déterminées en mesurant la densité moyenne de cinq zones de la pièce à vert. Ces zones sont repérées par la figure 6.3.2. Les évolutions des efforts sur les trois poinçons ont été mesurées au cours de la compression et pendant l'éjection.

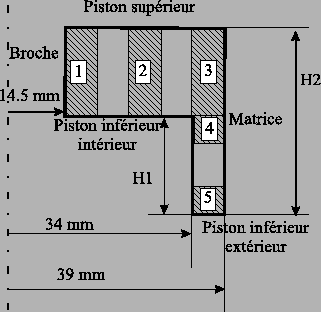

Figure 6.3.2: Les cinq zones de mesure de la densité et les dimensions caractéristiques de la pièce
